国产麻豆久久_国产精品午夜福利院_亚洲成人资源_亚洲欧美日韩综合在线_午夜福利毛片_国产精品中文字幕一区二区三区

鋼的普通熱處理

       大型鑄造廠家退火的操作方法

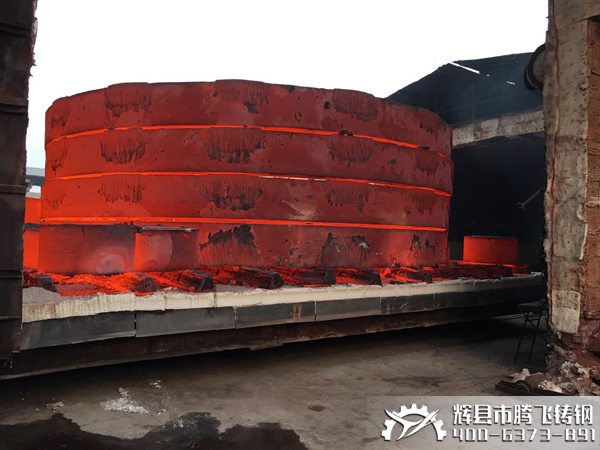

       將組織偏離平衡狀態(tài)的鑄鋼件加熱到適當溫度，保溫一定時間，然后緩慢冷卻（一般為隨爐冷卻），以獲得接近平衡狀態(tài)組織的熱處理工藝叫做退火。鋼的退火分為完全退火、等溫退火、球化退火、擴散退火和去應力退火等。

       1. 完全退火

       完全退火又稱重結(jié)晶退火，是把鑄鋼件加熱至Ac3以上20℃～30℃, 保溫一定時間后緩慢冷卻(隨爐冷卻或埋入石灰和砂中冷卻), 以獲得接近平衡組織的熱處理工藝。完全退火一般用于亞共析鋼。

       完全退火的目的在于，通過完全重結(jié)晶，使熱加工造成的粗大、不均勻的組織均勻化和細化，以提高性能；或使中碳以上的碳鋼和合金鋼得到接近平衡狀態(tài)的組織，以降低硬度，改善切削加工性能。由于冷卻速度緩慢，還可消除內(nèi)應力。

       2. 等溫退火

       等溫退火是將鑄鋼件加熱到高于Ac3 (或Ac1 ) 的溫度, 保溫適當時間后, 較快地冷卻到珠光體區(qū)的某一溫度, 并等溫保持, 使奧氏體等溫轉(zhuǎn)變，然后緩慢冷卻的熱處理工藝。等溫退火的目的與完全退火相同, 能獲得均勻的預期組織; 對于奧氏體較穩(wěn)定的合金鋼, 可大大縮短退火時間。

       3. 擴散退火

       為減少鋼錠、鑄鋼件或鍛坯的化學成分和組織不均勻性，將其加熱到略低于固相線（固相線以下100℃～200℃）的溫度，長時間保溫（10h～15h），并進行緩慢冷卻的熱處理工藝，稱為擴散退火或均勻化退火。擴散退火后鋼的晶粒很粗大，因此一般再進行完全退火或正火處理。

       4. 去應力退火

       為消除鑄造、鍛造、焊接和機加工、冷變形等冷熱加工在工件中造成的殘留內(nèi)應力而進行的低溫退火，稱為去應力退火。去應力退火是將鋼件加熱至低于Ac1的某一溫度(一般為500℃～650℃)，保溫后隨爐冷卻, 這種處理可以消除約50%～80%的內(nèi)應力, 不引起組織變化。

       24小時 河南大型鑄鋼廠家騰飛鑄鋼服務(wù)熱線：如果您對本店鑄鋼件感興趣的話，請點擊網(wǎng)頁左側(cè)的在線客服，或致電：18737351269，騰飛鑄鋼——您全程貼心的采購顧問。

好客服，因為熟練，所以***。

只有才能成為專家，只有專家才能成為贏家。任

何顧客都不會和業(yè)余選玩，因為他們深知業(yè)余沒有好

結(jié)果，顧客永遠只相信專家，專家代表權(quán)威和被信任。

@hntfzg
