国产麻豆久久_国产精品午夜福利院_亚洲成人资源_亚洲欧美日韩综合在线_午夜福利毛片_国产精品中文字幕一区二区三区

在大型鑄鋼齒輪的制造過程中，齒形加工是關鍵環節，直接影響齒輪的傳動性能、承載能力和使用壽命。常見的齒輪齒形類型及加工方法如下：1. 漸開線齒形特點：齒廓為漸開線曲線，傳動平穩、噪音低，易于加工和裝配，廣泛應用于工業齒輪箱、風電齒輪、船舶傳動等。加工方法：滾齒、插齒、銑齒、磨齒（高精度要求時）。2. 擺線齒形特點：齒形由擺線構成，承載能力高、耐沖擊，常用于重型機械、礦山設備及擺線減速器。加工方法：專用銑刀或數控加工中心。3. 圓弧齒形特點：齒面接觸應力分布均勻，適用于高速重載傳動，如軋鋼機、船舶推進系統。加工方法：數控銑削或成型磨削。4. 雙圓弧齒形特點：結合了漸開線和圓弧齒輪的優點，傳動效率高、磨損小，適用于大功率齒輪箱。加工方法：精密數控加工或磨齒。5. 直齒/斜齒/人字齒直齒：加工簡單，但噪音較大，適用于低速傳動。斜齒：傳動平穩、噪音低，但會產生軸向力，需軸承支撐。人字齒：結合斜齒優點并抵消軸向力，適用于重型機械。大型鑄鋼廠在進行齒輪鑄造的的過程中需要適時的進行調整，以確保所做出來的大型鑄鋼件-齒輪可以滿足客戶的要求。

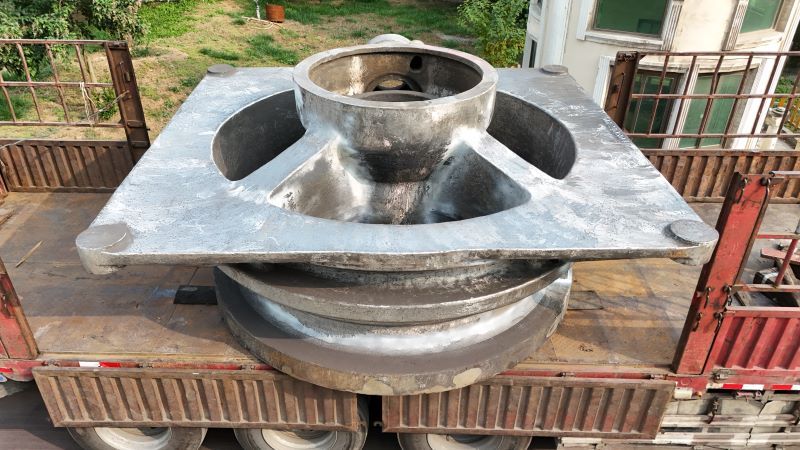

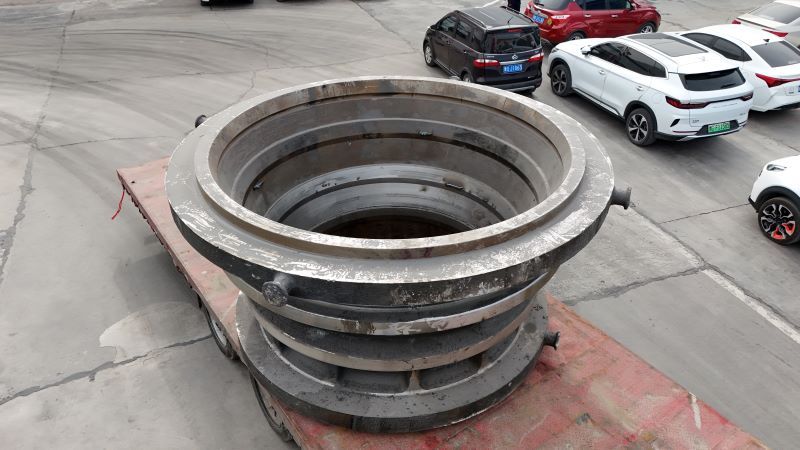

國內外鑄造大型鑄鋼件-轉輪體的制造技術各有特點，但隨著全球能源轉型和高端裝備制造業的升級，轉輪體的制造技術正朝著高精度、智能化、綠色化的方向發展。在材料選擇上，國內大型轉輪體主要采用ZG20Mn、ZG06Cr13Ni4Mo等低碳合金鑄鋼，而國際上更傾向于使用超低碳馬氏體不銹鋼（如CA6NM）或復合材料，以提高抗腐蝕性和疲勞壽命。國外先進企業（如GE、Voith、Andritz）在材料冶煉和純凈度控制方面更具優勢，能夠有效減少鑄件內部缺陷。相比之下，國內近年來在特種鋼冶煉和鑄造工藝上進步顯著，但與高水平仍存在一定差距。在鑄造工藝方面，國外普遍采用計算機模擬優化澆注系統，結合3D打印砂模技術，提高鑄件成型精度。國內大型鑄造廠已逐步引入數字化鑄造技術，但在大型轉輪體的一體化鑄造能力上仍有提升空間。此外，國外在熱處理和機械加工方面更注重自動化控制，如機器人輔助打磨和數控機床精密加工，而國內仍較多依賴人工干預，加工效率和一致性有待提高。

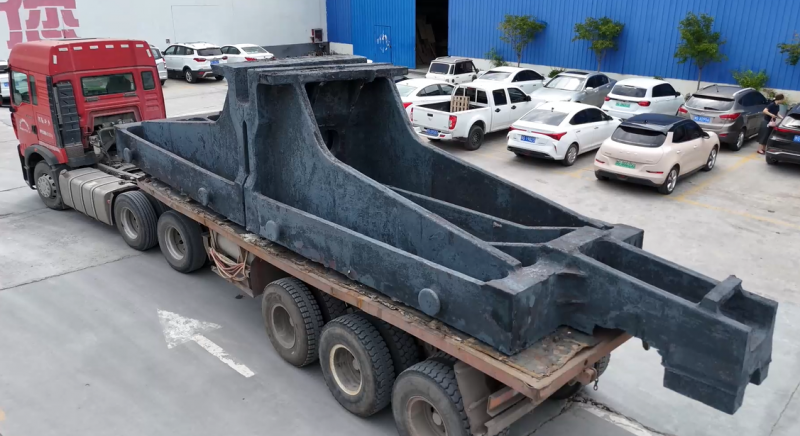

若大型鑄鋼件-牌坊出現裂紋，需采取針對性措施處理。傳統機械加工去除法雖能暫時恢復精度，但多次操作會削弱牌坊強度，并非長久之計。補焊修復則可能因熱應力導致牌坊變形，且結合面在沖擊下易再次磨損。相比之下，激光熔覆技術更好，通過機械加工去除受損層后，利用激光將耐腐蝕、耐磨材料熔覆于基體表面，既修復了裂紋，又提升了牌坊的耐蝕性和耐磨性，預計熔覆涂層壽命可達十年以上。對于大型鑄造廠而言，預防牌坊裂紋同樣重要。在鑄造過程中，需嚴格控制爐料及鋼水成分，降低硫、磷含量，避免壁厚突變和多重交接，減少應力集中。同時，優化澆注系統，確保鑄件順序凝固，通過鋪設冷鐵等措施加強冷卻。此外，開箱時間需合理控制，確保鑄件充分冷卻后再進行后續加工。通過這些預防措施，大型鑄造廠可有效降低軋機牌坊裂紋的產生風險，提升鑄件質量和生產效率。

如何判斷大型鑄鋼件-牌坊是否需要更換吶？鑄鋼件鑄造廠家-騰飛鑄鋼結合多年經驗，為您總結關鍵檢測指標。先是觀察牌坊表面是否存在嚴重磨損或裂紋。若磨損深度超過允許范圍（通常為原尺寸的5%~10%），或裂紋延伸至關鍵受力區域，則需考慮更換，否則可能引發斷裂事故。其次，檢測牌坊的幾何精度，如窗口尺寸、垂直度和平行度偏差超標，會導致軋輥對中不良，影響軋制質量。此外，若牌坊因長期受力發生塑性變形，剛度下降，即使修復也難以恢復原有性能，也應更換。除了外觀檢查，還需借助超聲波探傷、磁粉檢測等手段評估內部缺陷。若發現大面積夾雜、氣孔或疲勞損傷，說明牌坊強度已不滿足要求。若大型鑄鋼件-牌坊服役時間過長（如超過15~20年），即使無明顯損傷，也建議評估其剩余壽命，避免突發故障影響生產。鑄鋼件鑄造廠家-騰飛鑄鋼專業生產高強度、高耐磨軋機牌坊，確保您的設備穩定運行。如需技術支持，歡迎隨時咨詢！

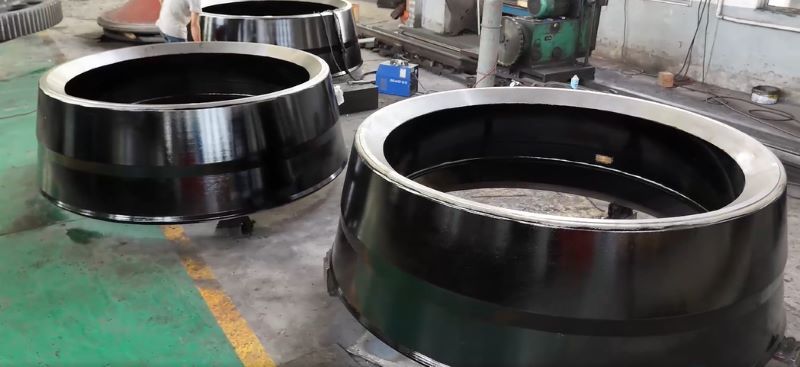

輪帶作為回轉窯的關鍵配件，其質量是至關重要的。許多客戶在交代生產大型鑄鋼件-輪帶時，都非常強調對輪帶的檢測，特別是內部檢測，因為肉眼可見的缺陷是可以發現被解決的，而內部的缺陷往往是不容易被檢測出來且致命的，以下是大型鑄鋼廠對比的幾種檢查方法：超聲波檢測（UT）是目前應用廣泛的輪帶內部缺陷檢測方法之一。其原理是利用高頻聲波在材料中的傳播特性，通過反射信號判斷缺陷位置和大小。超聲波檢測對裂紋、夾雜等缺陷靈敏度高，且能精確定位缺陷深度，適用于厚壁鑄件的檢測。然而，該方法對大型鑄鋼廠的操作人員的技術要求較高，且檢測結果受材料晶粒結構和表面粗糙度影響較大。射線檢測（RT），如X射線或γ射線探傷，能夠直觀顯示輪帶內部的缺陷形態，尤其適用于氣孔、縮松等體積型缺陷的檢測。射線檢測的成像結果便于存檔和分析，但設備成本較高，且存在輻射安全風險，檢測效率相對較低，通常用于關鍵部位的抽檢或驗證性檢測。磁粉檢測（MT）和滲透檢測（PT）主要用于輪帶表面及近表面缺陷的檢測。磁粉檢測適用于鐵磁性材料，能夠快速發現表面裂紋，但對內部缺陷無能為力；滲透檢測則適用于非磁性材料，操作簡單但僅能檢測開口缺陷。這兩種方法通常作為輔助手段，與其他檢測技術配合使用。近年來，工業CT掃描和相控陣超聲波檢測（PAUT）等先進技術也逐漸應用于輪帶檢測。工業CT能提供三維立體成像，精確分析缺陷的空間分布，但設備昂貴且檢測周期長；相控陣超聲波則結合了傳統UT和多通道掃描的優勢，檢測效率更高，適用于復雜結構的輪帶。綜合來看，大型鑄鋼廠通常會根據輪帶的材質、尺寸及使用要求，選擇合適的檢測方法組合。超聲波檢測和射線檢測是主流手段，而新興技術如工業CT和相控陣超聲波則在高精度檢測需求中發揮重要作用。通過科學的檢測手段，可以有效降低大型鑄鋼件-輪帶的運行風險，確?；剞D窯長期穩定運行。

鑄鋼件鑄造廠家熟悉鑄鋼件牌號是基本的能力，那么常見的鑄鋼件牌號的表示方式有哪些吶？以強度為主要特征的鑄鋼牌號為“ZG”(表示“鑄鋼”二字)加上兩組數字，一組數字表示低屈服強度值，二組數字表示低抗拉雖度值，單位均為MPa。以化學成分為主要特征的鑄鋼牌號為“ZG”加上兩位數字，這兩位數字表示平均含碳量的萬分之幾。合金鑄鋼牌號在兩位數字后再加上帶有百分含量數字的元素符號。當合金元素平均含量為0.9~1.4%時，除錳只標符號不標含量外，其它元素需在符號后標注數字1;當合金元素的平均含量為1.50~ 2.49%、2.50~3.49%、3.50~4.49%、4.50~5.49%…時，在相應的合金元素符號后標2、3、4、5....等數字。作為20年的鑄鋼件鑄造廠家，騰飛鑄鋼在鑄造鑄鋼件方面是專業的！

大型鑄鋼廠-騰飛鑄鋼為進一步壓縮盲區范圍，引入了雙晶探頭與耦合工藝優化技術。針對轉輪體表面層（≤20毫米）缺陷，采用5MHz雙晶直探頭，通過獨立發射/接收晶片設計，將盲區壓縮至2.8毫米。同時，選用高粘度機油作為耦合劑，配合噴砂預處理工藝，使表面粗糙度控制在Ra≤6.3微米，顯著提升聲能傳輸效率。在三峽工程轉輪體項目中，通過該技術組合，盲區從傳統工藝的5毫米降低至2.5毫米，缺陷檢出率提升至99.5%。數字化模擬技術的應用，為大型鑄鋼廠-騰飛鑄鋼盲區識別提供了數據支撐。企業利用華鑄CAE軟件模擬轉輪體凝固過程，預測縮孔、疏松等缺陷分布，指導探傷區域優先級劃分。例如，在某核電主泵轉輪體項目中，模擬結果顯示筋板交匯處與壁厚突變區域為高風險盲區。基于該數據，大型鑄鋼廠-騰飛鑄鋼的技術人員采用相控陣超聲（PAUT）技術進行交叉驗證，生成三維缺陷圖譜，盲區覆蓋率降低至1.2%。此外，通過建立“大型鑄鋼件探傷盲區數據庫”，企業將探傷數據與工藝參數關聯，形成標準化作業流程，確保盲區控制的可追溯性。

在“雙碳”目標與環保法規趨嚴的背景下，大型鑄鋼廠正面臨轉型升級的迫切需求。陽模技術作為鑄造工藝的核心環節，其綠色化改造成為實現環保與效率雙贏的關鍵突破口。傳統大型鑄鋼件-陽模生產依賴木材、金屬等高耗能材料，且加工過程易產生粉塵、廢屑污染。大型鑄鋼廠需通過材料替代與工藝優化減少環境負荷。例如，采用3D打印砂型技術替代木質陽模，不僅避免樹木砍伐，還可通過水基粘結劑替代有機溶劑，降低揮發性有機物（VOCs）排放。同時，增材制造技術可精準控制材料用量，使砂型廢料減少40%以上，顯著降低固廢處理成本。環保技術并非效率的“枷鎖”。數字化陽模技術通過仿真優化澆注系統，可縮短工藝調試周期30%，減少試錯導致的材料浪費。例如，某鑄鋼廠引入AI輔助設計后，陽模結構強度提升15%，單件生產能耗降低12%。此外，模塊化陽模設計支持快速換型，使小批量訂單的生產效率接近規?；a水平，幫助企業靈活承接綠色能源（如風電、氫能）領域的短周期訂單。實現環保與效率的深度融合，需從陽模全生命周期著手。大型鑄鋼廠可建立陽?；厥阵w系，將廢舊砂型再生為鑄造用砂，或通過熱裂解技術提取殘余樹脂再利用。同時，與供應商合作開發可降解粘結劑、再生鋁合金等綠色材料，形成“設計-制造-回收”的閉環生態。綠色鑄造并非簡單的技術替換，而是系統性的效率提升。大型鑄鋼廠唯有以陽模技術為支點，撬動全流程創新，方能在環保與效益的平衡中贏得未來。

什么是淬火吶？鑄鋼件鑄造廠家-騰飛鑄鋼為您現身說法，來聊一聊淬火。淬火是指將鋼加熱到臨界點以上，保溫后以大于臨界冷速的速度冷卻使奧氏體轉變為馬氏體的熱處理工藝。對于亞共析鋼，淬火溫度為Ac3+30~50℃。當含碳量≤0.5%時，在鑄鋼件鑄造廠家淬火后組織為馬氏體，當含碳量>0.5%時，淬火后組織為馬氏體與少量殘余奧氏體。亞共析鋼在Ac1~Ac3之間加熱淬火后的組織為馬氏體加鐵素體。鑄鋼件鑄造廠家對于共析鋼和過共析鋼，淬火溫度Ac1430~50℃。共析鋼淬火后的組織為馬氏體和少量殘余奧氏體。而過共析鋼由于淬火前經過球化退火，因而淬火后組織為細馬氏體加顆粒狀滲碳體和少量殘余奧氏體，分散分布的顆粒狀滲碳體對鋼的硬度和耐磨性有利。如果將過共析鋼加熱到AccmV上，則由于奧氏體晶粒粗大、含碳量提高，使淬火后馬氏體晶粒也粗大、且殘余奧氏體量增多，這將使鋼的硬度、耐磨性下降，脆性和變形開裂傾向增加。鑄鋼件鑄造廠家為保障在淬火時以及淬火后不出現問題，會特別注意在淬火時采取措施，進行特殊處理。

大型鑄鋼件的變形包括鑄件凝固后所發生的變形以及隨后的切削加工變形。大型鑄鋼廠防止鑄件變形有以下幾種方法:（1）、采用反變形法:大型鑄鋼廠可在模樣上做出與鑄件變形量相等而方向相反的預變形量來抵消鑄件的變形，此種方法稱為反變形法。（2）、進行去應力退火:鑄件機加工之前應先進行去應力退火，以穩定鑄件尺寸，降低切削加工變形程度。（3）、設置工藝肋:為了防止鑄件的鑄態變形，大型鑄鋼廠可在容易變形的部位設置工藝肋。

鑄造行業中，鋯英粉（鋯英砂的細粉形態）是一種重要的耐火材料，大型鑄鋼廠對其需求量極大，主要因其獨特的性能能夠顯著提升鑄件質量和生產效率。鋯英粉具有極高的耐火度（約2200℃），能有效抵抗高溫金屬液的侵蝕，減少鑄型開裂、變形等問題，特別適用于大型鑄鋼廠對高熔點合金（如不銹鋼、鈦合金等）的鑄造。鋯英粉顆粒細膩、流動性好，可作為鑄造涂料或型砂的添加劑，涂覆在模具表面后能形成致密光滑的耐火層，顯著降低鑄件表面粘砂、氣孔等缺陷，提升表面光潔度，減少后續加工成本。此外，鋯英粉化學性質穩定，不與金屬液發生反應，能避免鑄件成分污染，尤其適合大型鑄鋼廠在進行造型鑄模時進行隔熱處理。

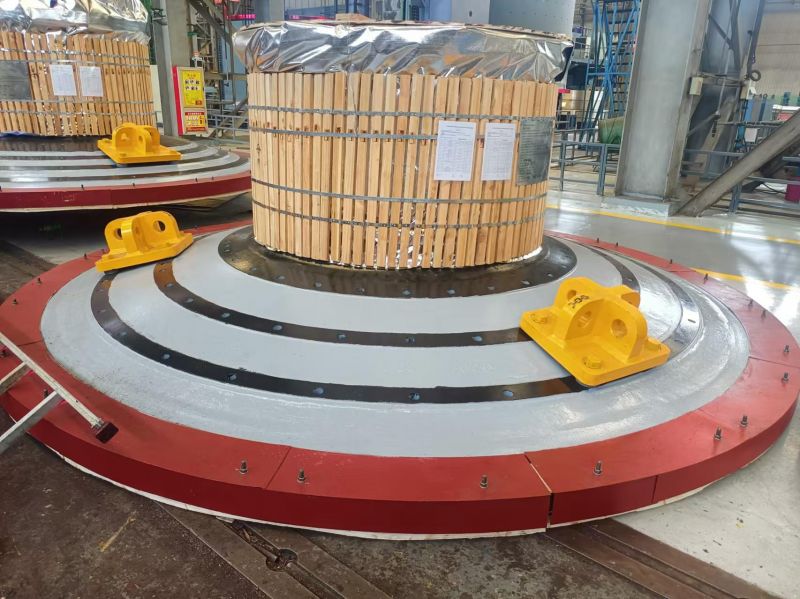

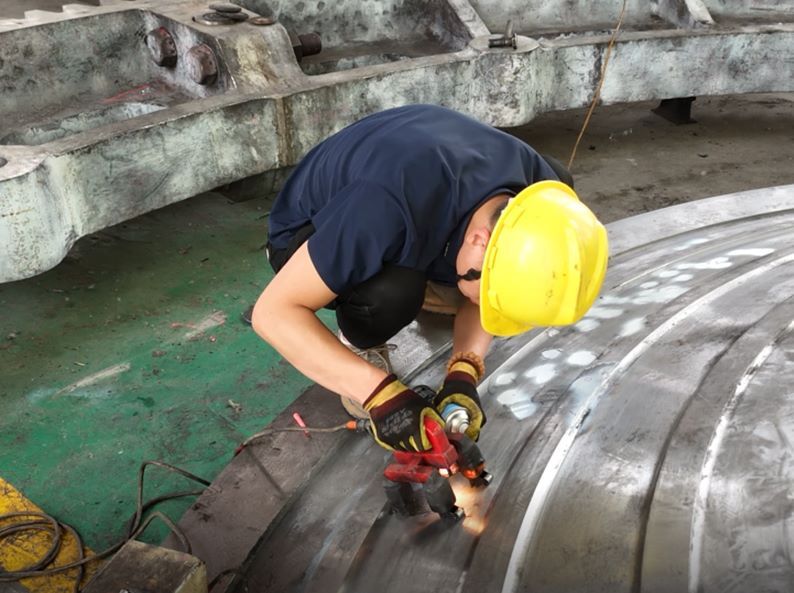

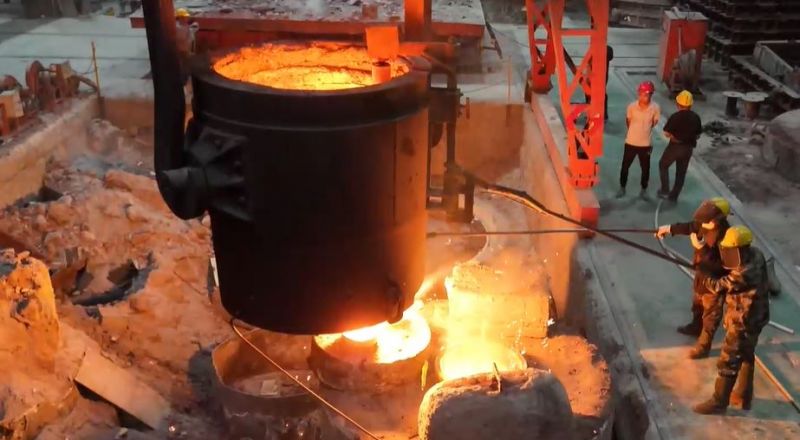

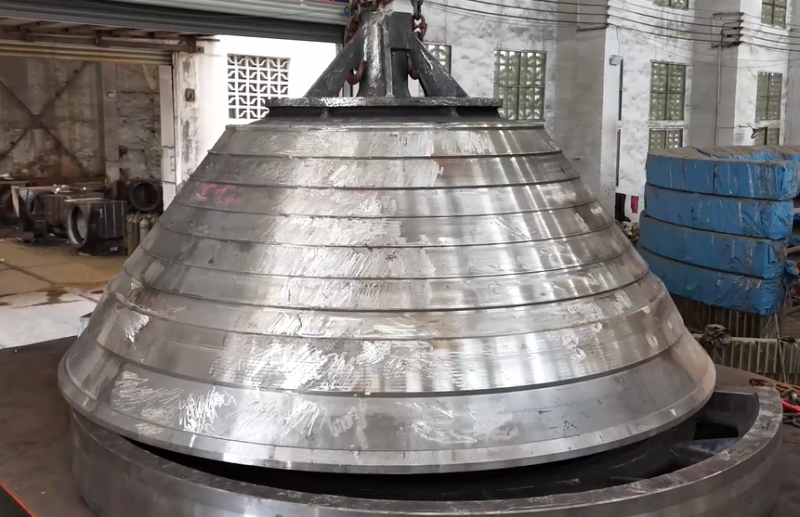

大型鑄鋼廠的生產流程是一個復雜而嚴謹的系統工程，涉及多個部門的協同合作和嚴格的質量控制。從技術研發到產品交付，每個環節都至關重要，以確保鑄鋼件的性能和質量滿足高標準要求。大型鑄鋼廠的技術部是生產流程的起點，負責工藝建模、工藝模擬和工藝評審。通過先進的計算機輔助設計（CAD）和仿真技術，工程師能夠優化鑄造工藝，減少缺陷風險，并為后續生產提供科學依據。大型鑄鋼廠的生產車間負責開模、模型檢驗、造型、澆注以及開箱出活。這一階段的核心是確保鑄型的精度和澆注過程的穩定性。清理車間則進行落砂、預備熱處理、切削冒口和性能熱處理等工序，以消除鑄件內應力并提升其機械性能。精整環節進一步修整鑄件表面，為后續加工做好準備。質檢部通過硬度檢測、UT/MT檢測（超聲波和磁粉檢測）等手段，確保鑄件無內部缺陷且性能達標。加工車間進行粗加工、半精加工和調質噴砂等工序，同時穿插多次復檢，確保每一道工序的質量可控。合格的鑄件經過刷漆處理后交付客戶。大型鑄鋼廠通過科學的管理和嚴格的質量控制，實現了從原材料到成品的全程把控。各部門的協作和先進技術的應用，不僅提升了生產效率，更保證了產品的可靠性和耐久性，為客戶提供了高質量的鑄鋼解決方案。
